基于東芝TC78B009FTG的無傳感器3相無刷電機控制器方案

作者：網站管理員發布時間：2024-06-11 瀏覽次數：

這是一款基于東芝TC78B009FTG的無傳感器3相無刷電機控制器方案，應用領域：服務器冷卻風扇、鼓風機、泵、無繩真空吸塵器、機器人真空吸塵器等。

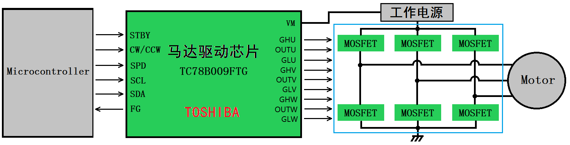

方框圖：

實物圖：

方案特點：

1. 額定工作電壓范圍：15.5~21V，適合18V鋰電池包平臺
2. 支持：正傳、反轉、剎車和待機功能，滿足多種控制場景需求。
3. 通過占空比PWM信號、模擬電壓信號和I2C支持速度控制。
4. 通過I2C接口支持各種設置。
5. 無需外部MCU，因為這款I(lǐng)C內置NVM，可用于速度設置。
6. 可選的閉環或開環速度控制。
7. 內部含有過流檢測保護，欠壓鎖定和過溫保護，防止?jié)撛诎踩[患，使用更安全。

TC78B009FTG特性

● Sensorless PWM drive
● Capable to drive Delta or Wye configured motors
● Operating voltage: 5.5 to 27V (absolute maximum rating: 30V)
● Predriver for high side and low side N-ch MOSFETs drive
● 8 selectable levels of gate drive current
● Built-in closed loop speed control with adjustable speed curve
● Motor speed control by analog voltage, PWM duty cycle, or I2C
● Serial interface (I2C) for various settings
● Standby mode (by STBY pin)
● Current monitor output (PHBF pin)
● CW/CCW control (CWCCW pin)
● Brake input pin (BRAKE pin)
● Rotation speed output (FG pin)
● Abnormality detection output (ALERT pin)
● Thermal shutdown (TSD)
● Under voltage lockout (UVLO)
● Charge pump low voltage detection (CPVSD)
● Output current limit (OCP)
● Over current detection (ISD)
● Lock protection
● Small QFN36 package
