打印機POS機方案

打印機近年來，隨著我國經濟的持續高速增長，“三金工程”等電子信息化管理的不斷推進，以及商業／零售、金融、通信、交通／運輸?shù)刃袠I(yè)服務水平的不斷提高，標簽打印機的需求迅速增加。目前，我國熱敏標簽打印機應用進入了一個快速普及期，市場規模持續高速增長。

附圖：打印機控制面板

應用領域：

排隊機、商場POS收銀機、儀器儀表、郵政電信領域、醫療設備、金融設備、稅控收款機、彩票機以及各種自助終端設備的打印

特性：

額定工作電壓范圍20-24V，適合各打印機適配器電源輸入是110V-220V。輸出是20V，3A。

主要參數：

• 24V／2A單電源供電
• 采用專用IC實現硬件過熱保護
• 完美的自動切紙刀控制，可由軟件控制半切、全切
• 多緩沖區隊列結構，實現連續不間斷打印
• 標準RS232或標準LPT打印機接口，可直接與PC連接，也可與單片機連接
• 串口波特率可用通過按鍵設定。
•


• 采用BiCD工藝的單片集成電路
• 可實現PWM恒流驅動和直接PWM驅動
• 支持正向／反向／制動／停止（OFF）四種工作模式
• 內置帶低導通電阻的輸出MOSFET（高壓側＋低壓側＝ 0.6Ω（典型值））
• 實現高電壓和大電流驅動，絕對最大額定值：50V／3.5A
• 內置多種錯誤檢測功能（熱關斷(TSD）、過流檢測（ISD）和欠壓鎖定（UVLO））
• 內置VCC穩壓器，用于內部電路工作

電動水閥控制方案

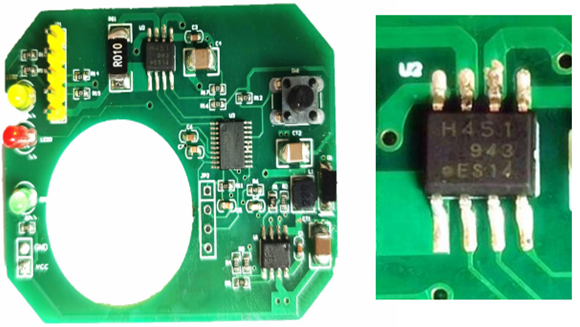

一款基于TB67H450設計的電動水閥

描述：

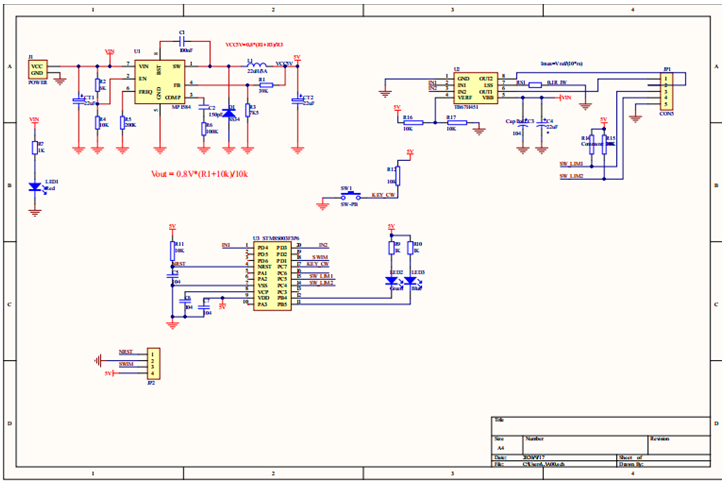

此功率5W扭力4NM電機驅動器為TB67H450AFNG參考設計，用于控制電機的正反轉及剎車制動，實現水閥自動開關功能，此方案經過優化，搭載MCU提供信號反饋功能及外部控制。

特性：

• 寬電壓驅動5.5V-24V
• 支持采樣電流精準校正，可實現大電流驅動
• 可實現 PWM 恒流驅動和直接PWM驅動
• 內置多種錯誤檢測功能（熱關斷（TSD）、過流檢測（ISD）和欠壓鎖定（UVLO））
• 支持正向／反向／制動／停止（OFF）四種工作模式，實現電機精準位置
•


應用：

• 工業自動化，精密流體控制的小設備
• 節水器（高校節水系統）浴池刷卡系統
• 環保，給排水，水處理工程，農業灌溉
• 替換電磁閥，尤其是電磁閥不可靠的工作場合
• 化工，醫療，熱計量表，中央空調風機盤管，清防噴林，飲用水設備，定時通斷水等
