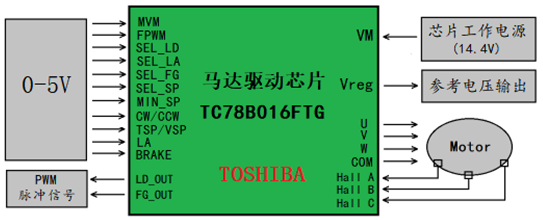

這是一款基于東芝TC78B016FTG 的3相無刷電機驅動方案，通過改變PWM占空比來控制無刷電機轉速。
應用領域：掃地機器人（邊輪），家用電器和工業設備中采用的小型風扇。

1. 噪音低、振動?。号c方波驅動相比，正弦波驅動電機噪音和振動更小；
2. 低功耗：由于驅動芯片輸出電阻較小，當電機工作時，該芯片的功耗較?。?/span>
3. 智能相位控制：自動調整電機電壓和電機電流相位，可實現最佳效率 ；
4. 工作電壓范圍：13.5V-16.8V，最大工作電流：2.5A；
5. 通過占空比PWM信號（TSP腳）來控制電機轉速，電機目標轉速：8,000rpm ；
6. 使用于3霍爾芯片檢測、反饋位置，實現精確的電機位置控制；

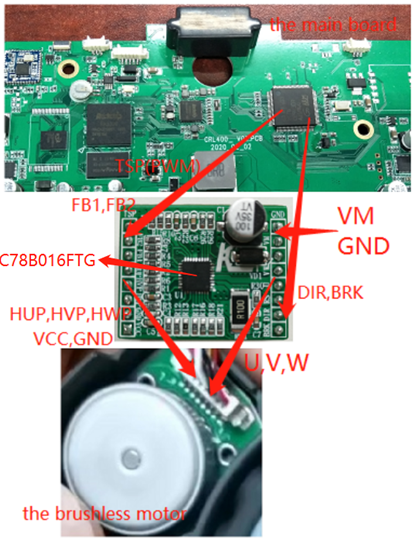

7. 較小的PCB外形尺寸（30mm×23.5mm）。

1. 3相全波驅動、正弦波PWM驅動；
2. 可選LA超前相位角的調節功能；
3. 脈沖占空比信號輸入／模擬電壓輸入；
4. 馬達的啟動與停止：通過調節TSPVSP腳控制馬達啟動&停止；
5. 馬達的正轉和反轉：通過CW／CCW高低電平輸入控制電機正反轉；
6. 具有轉速反饋輸出信號FG_OUT；
7. 具有鎖定檢測信號（LD_OUT）；
8. 具有過流保護（ISD）、過熱保護（TSD）、欠壓鎖定（UVLO）等功能。
